I simboli supplementari sono quelli che dettagliano, spiegano o forniscono informazioni piΓΉ dettagliate sul tipo di lavoro da svolgere. A volte possono fornire dettagli sul cordone di saldatura.
1 - Salda tutto intorno
Il primo simbolo (cerchio aperto) viene utilizzato quando si vuole indicare la saldatura intorno all'intero contorno, vedi esempio sotto.
2 - Saldatura in campo
Un dettaglio per il simbolo della bandiera Γ¨ che la sua presenza indica che la saldatura deve essere eseguita βin campoβ o all'installazione dell'apparecchiatura.
L'assenza di questo flag indica che la saldatura deve essere eseguita in fabbrica.
3 - Fondere
Il simbolo Γ¨ applicabile ad una saldatura eseguita su un solo lato e indica la piena penetrazione.
Quando il rinforzo della radice Γ¨ critico, questo dovrebbe essere indicato sul lato sinistro del simbolo, si prega di guardare l'esempio riportato di seguito.
4 - Inserto consumabile
Questo simbolo deve essere accompagnato da dettagli sul tipo di consumabile, con una nota sul disegno o anche utilizzando lo spazio di coda.
5.1 - "Backing"

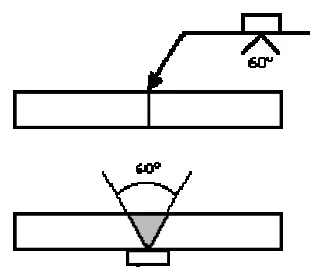

Quando Γ¨ necessario backing per ottenere una penetrazione completa, viene utilizzato il simbolo del rettangolo.
Se si desidera rimuovere il supporto dopo la saldatura, all'interno di questo rettangolo deve essere inserita una βRβ.
Notare che il simbolo del supporto e il simbolo della saldatura del tassello sono gli stessi. Ma il contesto chiarirΓ quali sono le intenzioni del simbolo.
5.2 - Distanziatore
Il nome e l'immagine del distanziatore sono solitamente autoesplicativi (vedi sotto).
Nell'esempio seguente viene utilizzato un distanziale da 12 X 6 mm in acciaio a basso tenore di carbonio (SAE 1020):
Contorno (6, 7 e 8)
Un simbolo a filo significa che l'armatura saldata deve essere rimossa.
La saldatura deve essere a filo o a livello con il metallo di base.
Si tratta di un metodo riconosciuto e consolidato per aumentare la resistenza alla fatica, ma Γ¨ anche utilizzato per facilitare l'accesso ai test non distruttivi come l'esame ecografico.
Resta inteso che questo simbolo AWS (contorno) si riferisce alla condizione βcome saldatoβ, cioΓ¨ senza ulteriori trattamenti meccanici.
Non ho mai visto usare questo simbolo. E oltre a non vederci alcun senso, credo che questa pratica sia dannosa per la qualitΓ .
Ad esempio, quando Γ¨ richiesto il simbolo della convessitΓ , un saldatore puΓ² essere incoraggiato a riempirne di piΓΉ per rendere la saldatura piΓΉ convessa.
Esempi di utilizzo di altri simboli di profilo:
Simboli di finitura
Esistono anche simboli di finitura, che indicano il metodo di finitura della superficie di saldatura. Questi simboli sono:
- C - Cippatura
- G - Rettifica
- M - Lavorazione
- R - Rullatura
- H - Martellatura
- U - Non specificato
Acronimi/lettere si riferiscono alla prima lettera dei termini inglesi.
